LCD部件固定用雙面膠帶
3800系列
LCD部件固定用膠帶#550R6BW/#550P8BW是固定背光源模組和LCD模組而開發的雙面膠帶
采用特殊黑白基材有遮光和反射功能。
特點
- 通過特殊多層印刷處理，大幅度提高遮光性。
- 通過反射功能的增強，提高背光源的亮度上升。
- 粘合劑的沖型加工性優越，對各種貼合物有高粘合性。
- 關于防止其使用部位線路短路的產品也俱全。

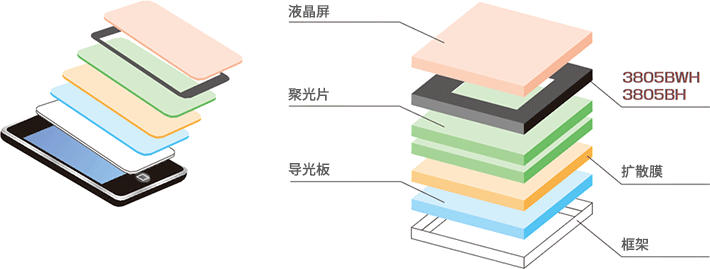

用途
特性

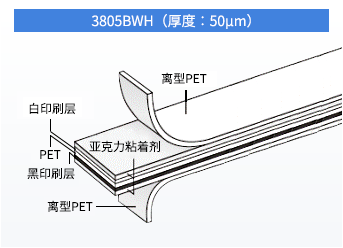

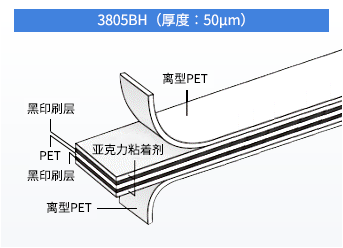

一般物性
| 項目 | 単位 | 3805BWH | 3805BH | 測試方法 | |
|---|---|---|---|---|---|
| 白面粘合力（對PC板） | N/25mm | 15.2 | 15.2 | 根據舊JIS Z 0237 | |
| 黑面粘合力（對玻璃板） | 13.8 | 14.3 | |||
| 白面保持力 （對PC板） | 40℃ | mm | 0.0 | 0.0 | |
| 80℃ | mm | 0.1 | 0.1 | ||
- 以上數據為測量值，非保證值。
其他

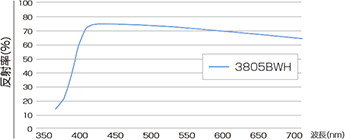

在可視光領域的白面反射率
遮光性測試
| 名稱 | 漏光判定 | 光線透過率（％） |
|---|---|---|
| 鹵750 | 550nm | |
| 3805BWH | 無漏光:○ | 0.00 |
| 3805BH | 無漏光:○ | 0.00 |
- 以上數據為測量值，非保證值
3800系列 LCD部件固定用雙面膠帶產品一覽表
| 用途 | 系列名 | 厚度（μm） | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10～20 | 30～40 | 50～55 | 60～65 | 80～90 | 100 | 120 | 140～160 | 200～ | ||||
| 背光源模組用途 | 反射／遮光 | 耐反制力 | 3800BWH | 3803BWH |
3805BWH | 3806BWH | 3808BWH | 3810BWH | ||||
| 片面 | 3800BWS | 3805BWS | 3809BWS | |||||||||
| 再使用 | 3800BWSH | 3805BWSH | ||||||||||
| 遮光 | 耐反制力 | 3800BH 3800BHB |
3803BH | 3805BH 3805BHB |
3806BH 3806BHB |
3808BH 3808BHB |
3810BH | 3812BH | 3815BH | 3820BH | ||
| 窄邊框用 | 3800BZ | 3802BZ | ||||||||||
| 片面 | 3800BS | 3801BXS | 3803BS | 3805BS | 3808BS | 3810BS | ||||||
| 再使用 | 3800BSH | 3805BSH | 3806BSH | 3808BSH | ||||||||
| 各種粘接用途 | 透明 | 應力緩和 | 3800 | 3803 | 3805 | |||||||
| 耐反制力 | 3800H | 3805H | 3808H | 3810H | ||||||||
| 極薄 | 3800X | 3801X | ||||||||||
| 反射 | 耐反制 | 3800WH | 3803WH | 3805WH | 3806WH | 3808WH | 3810WH | |||||
- 以上數據為測量值，非保證值。
